Respuesta rápida: La altura de succión recomendada para una bomba centrífuga es de 3 a 5 metros. Superar los 6–7 metros provoca cavitación, pérdida de caudal y daños al equipo. En ciudades de altitud elevada como CDMX o Guadalajara, este límite es aún menor.

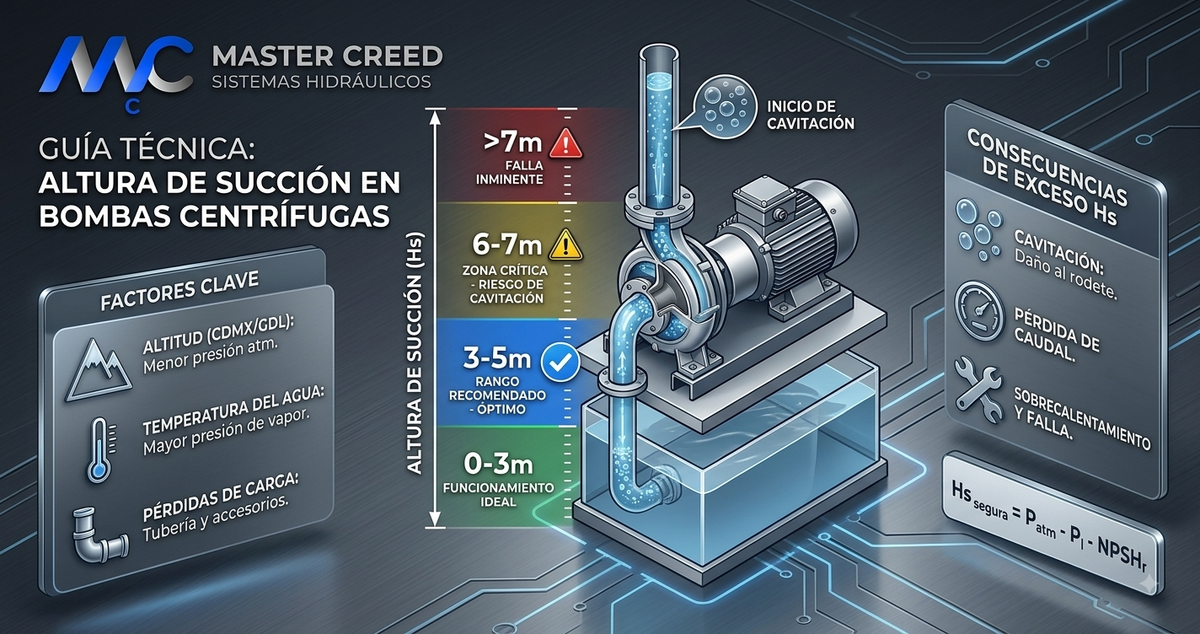

¿Qué es la altura de succión en una bomba centrífuga?
La altura de succión (también llamada altura manométrica de aspiración) es la distancia vertical entre el nivel del agua en la fuente (cisterna, pozo, tinaco) y el eje de la bomba. Este parámetro es crítico: si se excede, la bomba no podrá cebar correctamente y comenzará a generar problemas graves.
¿Cuál es la altura de succión máxima recomendada?
Teóricamente, la presión atmosférica al nivel del mar permite una succión máxima de 10.33 metros de columna de agua. Sin embargo, en la práctica, las bombas centrífugas no deben superar los 6 a 7 metros de altura de succión por las siguientes razones:
- Pérdidas de carga en tuberías, codos y válvulas reducen la succión disponible.
- La temperatura del agua afecta la presión de vapor y puede provocar cavitación.
- La altitud sobre el nivel del mar reduce la presión atmosférica disponible.
Regla práctica: Mantén la altura de succión entre 3 y 5 metros para garantizar un funcionamiento estable y prolongar la vida útil de la bomba.
¿Qué pasa si se excede la altura de succión?
Superar la altura de succión recomendada provoca los siguientes problemas:
- Cavitación: Se forman burbujas de vapor dentro de la bomba que implosionan y dañan el rodete y la carcasa.
- Pérdida de caudal: La bomba no puede mover el volumen de agua esperado.
- Ruido y vibración excesivos: Señales claras de que la bomba está trabajando en condiciones inadecuadas.
- Sobrecalentamiento del motor: Al no circular agua suficiente, el motor pierde refrigeración.
- Falla prematura: La vida útil del equipo se reduce drásticamente.
Factores que afectan la altura de succión real
Además de la distancia vertical, debes considerar:
- Altitud: A mayor altitud (como en Ciudad de México o Guadalajara), la presión atmosférica es menor y la succión disponible se reduce. Resta aproximadamente 1 m por cada 1,000 m de altitud.
- Temperatura del agua: Agua caliente tiene mayor presión de vapor, lo que reduce la succión efectiva.
- Diámetro y longitud de la tubería de succión: Tuberías largas o de diámetro reducido generan pérdidas de carga adicionales.
- Accesorios: Cada codo, válvula o reducción suma resistencia al flujo.
Recomendaciones de instalación
- Instala la bomba lo más cerca posible de la fuente de agua, minimizando la distancia vertical.
- Usa tuberías de succión con diámetro igual o mayor al de la entrada de la bomba.
- Evita codos de 90° en la línea de succión; prefiere codos de 45° o curvas de radio largo.
- Instala una válvula de pie con coladera al final de la tubería de succión para mantener el cebado.
- Asegúrate de que no haya fugas de aire en ninguna unión de la línea de succión.
- En instalaciones en altitudes superiores a 1,500 m, consulta con un especialista para recalcular la altura de succión disponible.
¿Cómo calcular la altura de succión disponible?
Usa esta fórmula simplificada:
Hs disponible = Presión atmosférica (m) − Presión de vapor del agua (m) − Pérdidas de carga en succión (m) − NPSH requerido por la bomba (m)
Para instalaciones residenciales estándar en México (altitud promedio ~1,500 m), una estimación conservadora es:
- Presión atmosférica disponible: ~8.5 m
- Menos pérdidas típicas: ~2 m
- Menos NPSH requerido: ~1.5 m
- Altura de succión segura: ~5 m
Preguntas frecuentes sobre altura de succión en bombas centrífugas
¿Cuál es la altura de succión máxima recomendada para una bomba centrífuga?
La altura de succión máxima recomendada es de 6 a 7 metros en condiciones ideales. Para mayor seguridad y durabilidad, se recomienda no superar los 5 metros, especialmente en zonas de altitud elevada.
¿Qué pasa si la altura de succión es demasiado alta?
La bomba puede sufrir cavitación, pérdida de caudal, ruido excesivo, sobrecalentamiento y falla prematura del equipo.
¿Cómo afecta la altitud a la altura de succión?
A mayor altitud, la presión atmosférica disminuye. Se debe restar aproximadamente 1 metro por cada 1,000 metros de altitud sobre el nivel del mar al calcular la succión disponible.
¿Qué es la cavitación en una bomba centrífuga?
Es un fenómeno donde la presión en la entrada de la bomba cae por debajo de la presión de vapor del agua, formando burbujas que implosionan y dañan el rodete y la carcasa.
¿Cuál es la altura de succión segura para instalaciones en México?
Considerando una altitud promedio de 1,500 m, la altura de succión segura es de aproximadamente 5 metros, descontando pérdidas de carga en tuberías y accesorios.
Conclusión
Para evitar cavitación, pérdida de rendimiento y daños prematuros, mantén la altura de succión de tu bomba centrífuga entre 3 y 5 metros en condiciones normales. Si tu instalación requiere superar este límite, considera una bomba sumergible o una configuración de presurización diferente.
