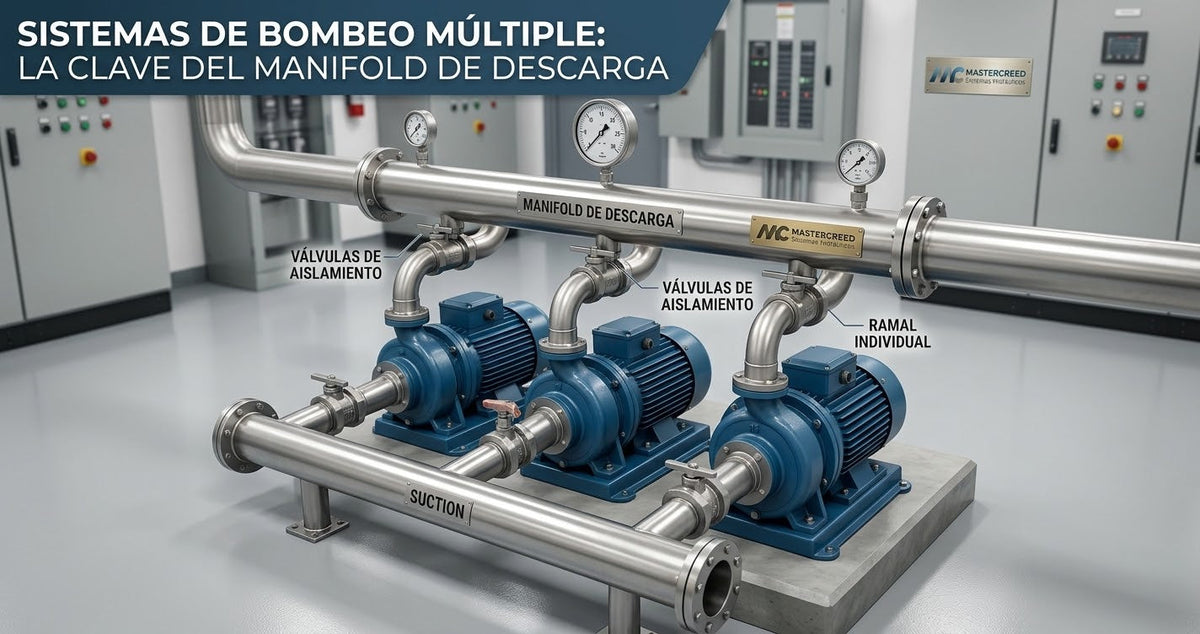

¿Qué es un manifold de descarga y para qué sirve?
Un manifold de descarga (también llamado colector de descarga) es un componente hidráulico que permite unir la salida de dos o más bombas en una sola línea de distribución. Su función principal es centralizar el flujo de agua, equilibrar la presión y facilitar el mantenimiento individual de cada bomba sin interrumpir el sistema completo.
En instalaciones residenciales o comerciales con una sola bomba, la conexión directa a la tubería de distribución es suficiente. Sin embargo, cuando el sistema requiere dos o más bombas trabajando en paralelo, el manifold se convierte en un elemento indispensable.
¿Por qué se instala un manifold cuando hay más de 2 bombas?
Cuando se instalan más de 2 bombas en paralelo, surgen desafíos hidráulicos que el manifold resuelve de forma eficiente:
- Equilibrio de presiones: Sin un colector, cada bomba puede generar presiones distintas que generan turbulencia, cavitación o reflujo entre unidades.
- Distribución uniforme del caudal: El manifold garantiza que el agua de cada bomba se integre al sistema sin interferencias, logrando un flujo estable hacia los puntos de consumo.
- Facilidad de mantenimiento: Con válvulas de corte individuales en cada ramal del manifold, es posible aislar y dar servicio a una bomba sin detener las demás.
- Reducción de pérdidas de carga: Un diseño correcto del manifold minimiza las pérdidas por fricción y cambios de dirección bruscos.
- Escalabilidad del sistema: Permite agregar bombas adicionales en el futuro sin rediseñar toda la instalación.
¿A partir de cuántas bombas es obligatorio el manifold?
La regla general en hidráulica aplicada es:
- 1 bomba: Conexión directa a la tubería, sin manifold necesario.
- 2 bombas: Se recomienda el manifold, aunque en algunos casos una conexión en T puede funcionar si las bombas son idénticas y la instalación es simétrica.
- 3 o más bombas: El manifold de descarga es obligatorio para garantizar el correcto funcionamiento hidráulico del sistema.
En sistemas de presurización con hidroneumáticos o variadores de frecuencia, el manifold también integra la conexión al tanque de presión y los sensores de presostato, centralizando todo el control del sistema.
Tipos de manifold de descarga para sistemas de bombeo
Existen diferentes configuraciones según la aplicación:
- Manifold en acero inoxidable: Ideal para agua potable, alta durabilidad y resistencia a la corrosión.
- Manifold en hierro fundido: Para sistemas industriales de alta presión.
- Manifold en PVC o CPVC: Soluciones económicas para sistemas de baja presión en uso residencial.
- Manifold modular: Permite agregar o quitar ramales según las necesidades del proyecto.
¿Cómo se dimensiona correctamente un manifold de descarga?
El dimensionamiento depende de tres factores clave:
- Caudal total del sistema (GPM o L/min): La suma del caudal de todas las bombas determina el diámetro del colector principal.
- Presión de trabajo (PSI o bar): El manifold debe soportar la presión máxima del sistema con un factor de seguridad de al menos 1.5x.
- Número de ramales: Uno por cada bomba instalada, más ramales adicionales para válvulas de alivio, manómetros y conexión al tanque.
Como referencia práctica: para sistemas con bombas de 1 a 3 HP cada una, se recomienda un colector principal de 2" a 3" de diámetro, con ramales de 1" a 1.5" por bomba.
Errores comunes al instalar sistemas con múltiples bombas sin manifold
- Reflujo de agua entre bombas cuando una está apagada y otra encendida.
- Vibraciones y golpes de ariete por presiones desiguales.
- Desgaste prematuro de sellos y rodamientos por trabajo irregular.
- Dificultad para dar mantenimiento sin parar todo el sistema.
- Pérdida de eficiencia energética por flujos turbulentos.
Preguntas frecuentes sobre manifolds de descarga
¿El manifold de descarga es lo mismo que el manifold de succión?
No. El manifold de succión se instala en la entrada de las bombas para distribuir el agua desde la fuente hacia cada unidad. El manifold de descarga se instala en la salida para unificar el flujo hacia la red de distribución. En sistemas con 3 o más bombas, se recomienda instalar ambos.
¿Puedo usar un manifold de calefacción para bombas de agua?
No se recomienda. Los manifolds de calefacción están diseñados para caudales y presiones distintas. Para sistemas de bombeo de agua, utiliza manifolds específicos para hidráulica de presión.
¿El manifold afecta la presión del sistema?
Un manifold bien dimensionado tiene un impacto mínimo en la presión. Un manifold subdimensionado puede generar pérdidas de carga significativas que reducen la eficiencia del sistema.
¿Cuánto cuesta instalar un manifold de descarga?
El costo varía según el material, número de ramales y diámetro. En México, un manifold de acero inoxidable para 3 bombas puede costar entre $3,500 y $12,000 MXN, sin incluir instalación ni válvulas.
Conclusión
El manifold de descarga no es un accesorio opcional cuando se trabaja con sistemas de más de 2 bombas: es un componente de ingeniería que garantiza la eficiencia, seguridad y durabilidad de toda la instalación hidráulica. Si estás diseñando o ampliando un sistema de bombeo, consulta con un especialista para seleccionar el manifold adecuado según tu caudal, presión y número de equipos.
