¿Dónde se instala un transductor de presión en una bomba de agua y para qué sirve?

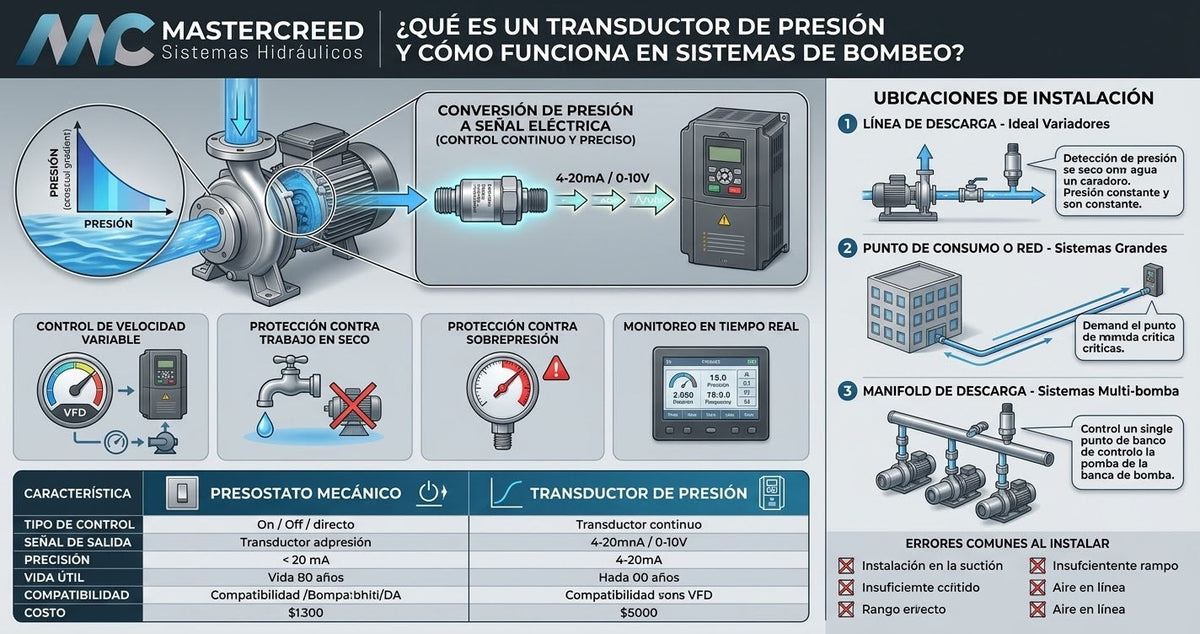

¿Qué es un transductor de presión y cómo funciona?

Un transductor de presión (también llamado sensor de presión) es un dispositivo electrónico que convierte la presión del agua en una señal eléctrica proporcional, generalmente de 4–20 mA o 0–10 V. Esta señal es interpretada por un variador de frecuencia (VFD) o un tablero de control inteligente, un controlador electrónico o un PLC para regular automáticamente la velocidad de la bomba y mantener una presión constante en el sistema.

A diferencia del presostato mecánico (que solo enciende o apaga la bomba), el transductor de presión permite un control continuo y preciso, lo que se traduce en mayor eficiencia energética y mayor vida útil del equipo.

¿Dónde se instala el transductor de presión en un sistema de bombeo?

La ubicación correcta del transductor es crítica para que el sistema funcione de forma precisa y confiable. Existen dos posiciones principales:

1. En la línea de descarga (salida de la bomba)

Es la ubicación más común. El transductor se instala después de la bomba, en la tubería de descarga, antes de la válvula de retención o check valve. Desde ahí mide la presión que la bomba está generando y envía la señal al variador para ajustar la velocidad.

• ✅ Ideal para sistemas de presurización con variador de frecuencia.
• ✅ Permite mantener presión constante en la red de distribución.
• ✅ Detecta condiciones de trabajo en vacío o sin carga.

2. En el punto de consumo o red de distribución

En sistemas más grandes o con largas distancias de tubería, el transductor se instala en el punto más alejado de la red (punto crítico de consumo). Esto garantiza que la presión sea suficiente en el punto de mayor demanda, no solo a la salida de la bomba.

• ✅ Mayor precisión en sistemas con pérdidas de carga significativas.
• ✅ Recomendado en edificios de varios pisos o instalaciones industriales.
• ⚠️ Requiere cableado o comunicación inalámbrica hasta el controlador.

3. En el manifold de descarga (sistemas con múltiples bombas)

Cuando el sistema cuenta con 2 o más bombas en paralelo, el transductor se instala en el colector de descarga (manifold), aguas abajo de todas las bombas. Esto permite que el controlador gestione todas las unidades con una sola referencia de presión.

• ✅ Un solo transductor controla todo el banco de bombas.
• ✅ Simplifica el cableado y la programación del variador o controlador.

¿Para qué sirve el transductor de presión en una bomba?

Las funciones principales del transductor de presión en un sistema de bombeo son:

• Control de velocidad variable: Envía señal al variador de frecuencia para acelerar o desacelerar la bomba según la demanda real de agua, ahorrando hasta un 50% de energía eléctrica.
• Protección contra trabajo en seco: Detecta caída de presión en succión (falta de agua) y apaga la bomba automáticamente para evitar daños.
• Protección contra sobrepresión: Si la presión supera el límite configurado, el sistema reduce la velocidad o detiene la bomba.
• Monitoreo en tiempo real: Permite visualizar la presión del sistema en paneles de control, SCADA o aplicaciones remotas.
• Arranque y paro automático: En sistemas sin variador, el transductor puede reemplazar al presostato mecánico con mayor precisión y durabilidad.

¿Cómo se instala correctamente un transductor de presión?

1. Selecciona el rango de presión adecuado: El transductor debe tener un rango mínimo 1.5 veces superior a la presión máxima de trabajo del sistema (ej. sistema a 60 PSI → transductor de 100 PSI mínimo).
2. Usa una conexión roscada NPT o BSP: Los transductores más comunes tienen rosca de 1/4" o 1/2" NPT. Instala un niple o tee en la tubería de descarga para su conexión.
3. Evita instalar en codos o zonas de turbulencia: Coloca el transductor en tramos rectos de tubería, al menos 5 diámetros de distancia de codos, válvulas o cambios de sección.
4. Orienta el sensor hacia arriba o de lado: Nunca instales el transductor apuntando hacia abajo, ya que el aire atrapado puede afectar la lectura.
5. Protege el cableado: Usa conduit o manguera corrugada para proteger el cable de señal de humedad, calor y vibraciones.
6. Configura el variador o controlador: Ingresa el rango del transductor (ej. 4–20 mA = 0–100 PSI) y el setpoint de presión deseado.

Tipos de transductores de presión para bombas de agua

• 4–20 mA (corriente): El más utilizado en aplicaciones industriales y comerciales. Inmune a interferencias eléctricas en largas distancias de cableado.
• 0–10 V (voltaje): Común en variadores de frecuencia residenciales y equipos de menor costo. Sensible a caídas de voltaje en cables largos.
• 0–5 V: Variante del anterior, menos frecuente en bombeo.
• Digital / IO-Link: Para sistemas de automatización avanzada con comunicación digital.
• Inalámbrico: Para instalaciones donde el cableado es difícil, como pozos profundos o puntos remotos.

Diferencia entre transductor de presión y presostato

Errores comunes al instalar un transductor de presión

• Instalar el transductor en la línea de succión en lugar de la descarga (lecturas incorrectas).
• Usar un transductor con rango insuficiente (se daña por sobrepresión).
• No purgar el aire de la línea antes de la puesta en marcha.
• Mezclar señales de 4–20 mA y 0–10 V sin verificar compatibilidad con el variador.
• Instalar sin válvula de aislamiento, lo que impide el mantenimiento sin vaciar el sistema.

Preguntas frecuentes sobre transductores de presión en bombas

¿Puedo usar un transductor de presión sin variador de frecuencia?

Sí. Algunos controladores electrónicos de bombas (como los paneles de control para presurización) aceptan la señal del transductor para gestionar el arranque y paro de la bomba con mayor precisión que un presostato mecánico.

¿Cuántos transductores necesito si tengo 3 bombas?

En la mayoría de los casos, un solo transductor instalado en el manifold de descarga es suficiente para controlar todo el banco de bombas. Solo se requieren transductores adicionales si el sistema tiene zonas de presión independientes.

¿El transductor de presión mide también el caudal?

No. El transductor mide exclusivamente la presión. Para medir caudal se requiere un flujómetro o caudalímetro. Sin embargo, en sistemas con variador, la combinación de presión y velocidad del motor permite estimar el caudal aproximado.

¿Cada cuánto tiempo se debe calibrar un transductor de presión?

En aplicaciones de bombeo de agua limpia, la calibración se recomienda cada 12 a 24 meses, o cuando se detecten lecturas inconsistentes. Los transductores de calidad industrial tienen deriva mínima y pueden operar varios años sin

Conclusión

El transductor de presión es el cerebro sensorial de cualquier sistema de bombeo moderno. Instalado correctamente en la línea de descarga o en el manifold, permite un control preciso, protege el equipo y reduce significativamente el consumo de energía. Si estás diseñando o modernizando tu sistema de bombeo, el transductor de presión es una inversión que se paga sola en ahorro energético y menor mantenimiento.

¿Necesitas ayuda para seleccionar el transductor correcto para tu bomba? Contáctanos y te asesoramos sin costo. E-mail: sistemashidraulicosmc@gmail.com
