¿Qué debes saber antes de instalar un equipo de bombeo?
Instalar correctamente una bomba de agua no solo garantiza su funcionamiento óptimo, sino que también protege tu inversión y evita fallas prematuras. En esta guía te explicamos los puntos cruciales que debes considerar para subir agua a un tinaco de forma segura y eficiente.
1. Protección eléctrica
La protección eléctrica es fundamental para evitar daños al motor de la bomba por variaciones de voltaje, sobrecargas o arranques incorrectos. Los elementos esenciales son:
- Guardamotor (relé térmico): Protege el motor contra sobrecargas eléctricas. Se calibra según la corriente nominal del motor.
- Arrancador directo o estrella-triángulo: Controla el arranque del motor. Para motores grandes se recomienda arranque suave o variador de frecuencia.
- Protección contra marcha en seco (sensor de nivel o presostato): Apaga la bomba automáticamente cuando no hay agua, evitando que el motor se queme.
- Interruptor termomagnético (breaker): Protege el circuito eléctrico contra cortocircuitos y sobrecargas.
- Capacitor de arranque (en bombas monofásicas): Necesario para el arranque del motor en equipos de una sola fase.
- Protector de voltaje: Evita daños por picos de voltaje o bajo voltaje en la red eléctrica.
2. Protección hidráulica
La protección hidráulica cuida la bomba y la instalación de daños causados por presión excesiva, golpe de ariete o flujo inverso:
- Válvula check (antirretorno): Impide que el agua regrese hacia la bomba cuando esta se apaga, evitando el golpe de ariete y el desamorce.
- Manómetro: Permite monitorear la presión de trabajo del sistema en tiempo real.
- Presostato: Controla el arranque y paro automático de la bomba según la presión del sistema.
- Válvula de alivio o seguridad: Libera presión excesiva para proteger tuberías y accesorios.
- Tanque hidroneumático (opcional pero recomendado): Reduce los arranques frecuentes del motor y estabiliza la presión del sistema.
3. Aditamentos eléctricos necesarios
Para una instalación eléctrica segura y funcional necesitas:
- Tablero de control: Concentra todos los elementos de protección y control eléctrico.
- Cable calibre adecuado: Selecciona el calibre según la potencia del motor y la distancia de instalación (consulta tabla de calibres AWG).
- Tierra física: Conexión a tierra obligatoria para seguridad del operador y del equipo.
- Contactores: Para el control del arranque y paro del motor desde el tablero.
- Temporizador o control de nivel (flotador eléctrico o sensor ultrasónico): Automatiza el llenado del tinaco sin intervención manual.
4. Accesorios y válvulas para la instalación
Una instalación completa y correcta requiere los siguientes accesorios hidráulicos:
- Válvula de compuerta o esfera en la succión: Permite aislar la bomba para mantenimiento sin vaciar el sistema.
- Válvula de compuerta o esfera en la descarga: Controla el flujo de salida y facilita el mantenimiento.
- Válvula check en la descarga: Evita el retorno del agua cuando la bomba está apagada.
- Uniones universales: Facilitan el desmontaje de la bomba sin cortar tuberías.
- Niple y reducción: Para adaptar los diámetros de la tubería a las conexiones de la bomba.
- Filtro o coladera en la succión: Evita que partículas sólidas dañen el impulsor de la bomba.
- Manómetro en la descarga: Para verificar la presión de trabajo.
- Tubería de diámetro adecuado: Nunca reduzcas el diámetro en la succión; mantén o aumenta en la descarga para minimizar pérdidas de carga.

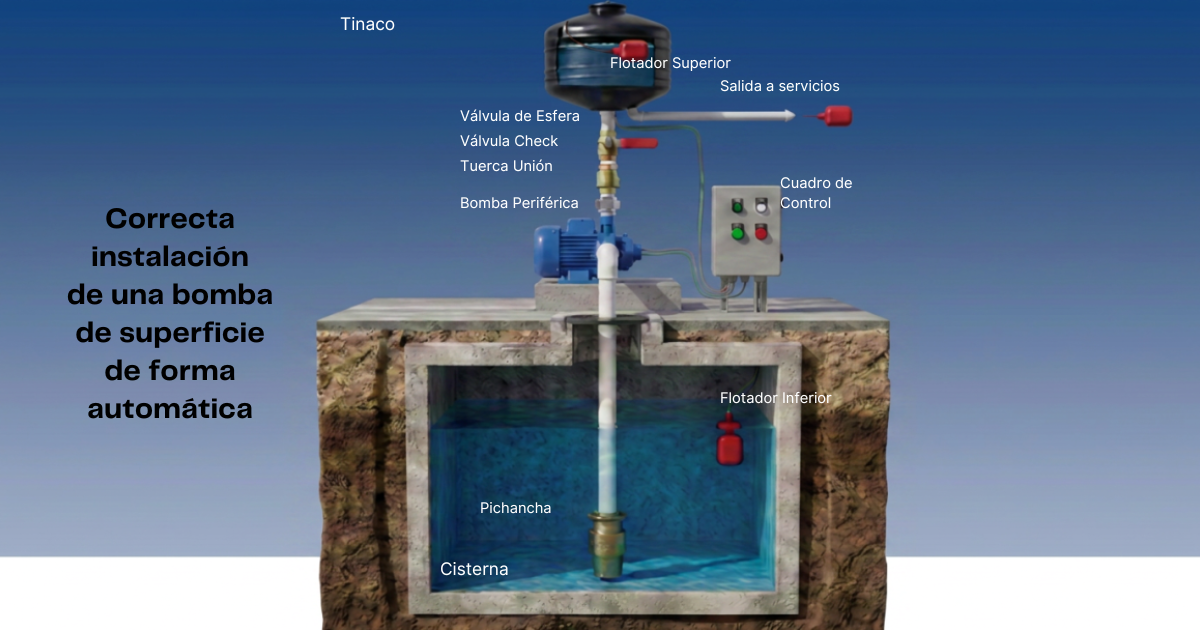

5. Consideraciones adicionales para subir agua a un tinaco
- Altura manométrica total: Calcula la altura real que debe vencer la bomba (altura geométrica + pérdidas por fricción en tuberías).
- Caudal requerido: Define el gasto en litros por minuto o por hora según el consumo del inmueble.
- Flotador mecánico en el tinaco: Corta el suministro cuando el tinaco está lleno, evitando derrames.
- Sensor de nivel en la cisterna: Apaga la bomba cuando el nivel de la cisterna es bajo, protegiendo el equipo contra marcha en seco.
Conclusión
Una instalación correcta de tu equipo de bombeo combina protección eléctrica robusta, accesorios hidráulicos adecuados y automatización inteligente. Esto garantiza larga vida útil del equipo, ahorro de energía y tranquilidad operativa. En MasterCreed Bombas de Agua contamos con todos los accesorios, válvulas y equipos de control que necesitas. ¡Contáctanos para asesorarte! E-mail: sistemashidraulicosmc@gmail.com.
