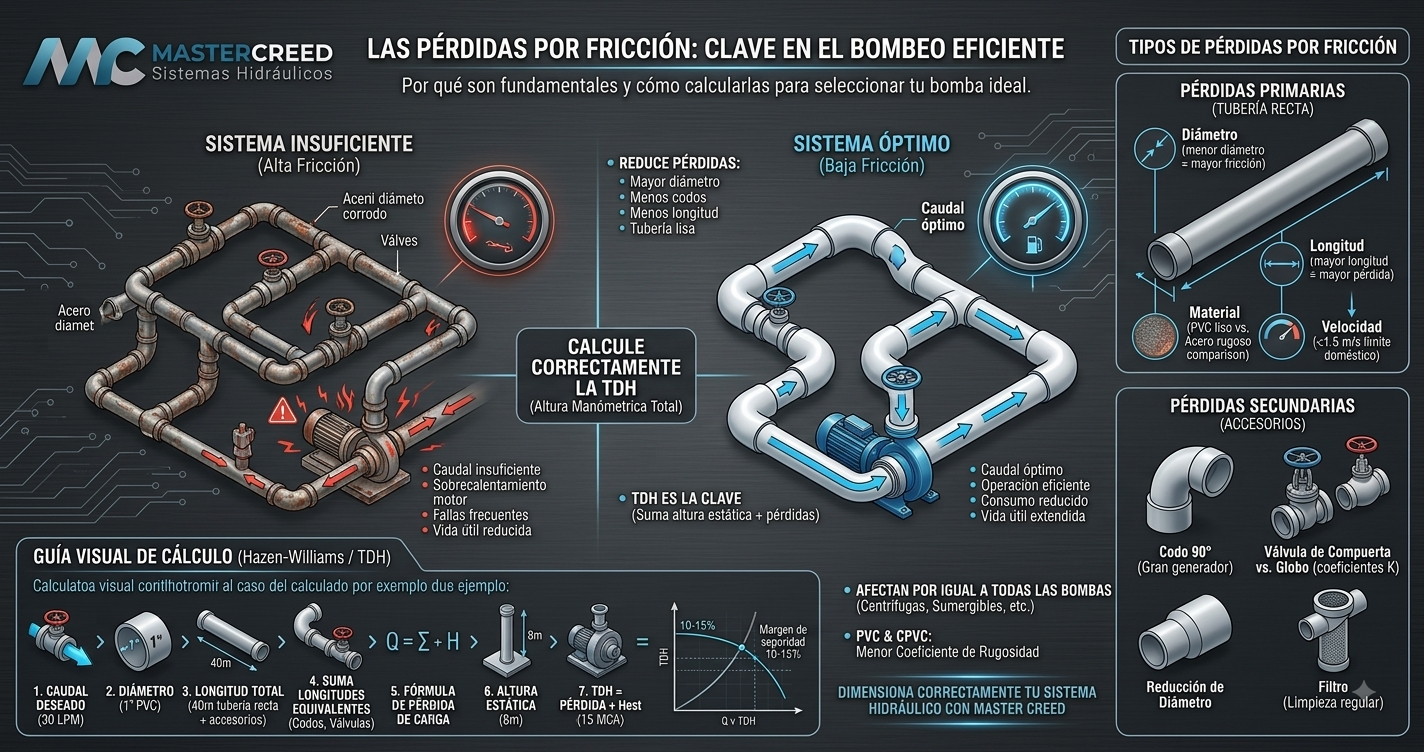

¿Qué son las pérdidas por fricción en una instalación hidráulica?
Las pérdidas por fricción son la reducción de presión que sufre el agua al desplazarse por tuberías, codos, válvulas y accesorios de una instalación hidráulica. Este fenómeno es inevitable y debe calcularse correctamente antes de seleccionar una bomba de agua, ya que determina la potencia real que el equipo necesita para vencer la resistencia del sistema y entregar el caudal deseado.
¿Por qué son importantes las pérdidas por fricción al elegir una bomba?
Si no se contemplan las pérdidas por fricción al seleccionar una bomba, el equipo trabajará fuera de su punto óptimo de operación. Las consecuencias son:
- Caudal insuficiente en los puntos de consumo
- Sobrecalentamiento y desgaste prematuro del motor
- Mayor consumo eléctrico sin el rendimiento esperado
- Fallas frecuentes y vida útil reducida del equipo
Calcular correctamente las pérdidas por fricción garantiza que la bomba seleccionada tenga la potencia y la altura manómetrica (TDH) necesarias para el sistema real.
Tipos de pérdidas por fricción en sistemas de bombeo
Existen dos categorías principales que todo instalador o ingeniero hidráulico debe contemplar:
1. Pérdidas primarias o distribuidas (fricción en tubería recta)
Ocurren a lo largo de toda la tubería por el rozamiento del agua con las paredes internas del tubo. Dependen de:
- Diámetro de la tubería: a menor diámetro, mayor fricción.
- Longitud de la tubería: a mayor longitud, mayor pérdida acumulada.
- Velocidad del flujo: se recomienda no superar 1.5 m/s en tuberías domésticas.
- Material de la tubería: PVC liso tiene menos fricción que hierro galvanizado o acero.
- Viscosidad del fluido: el agua fría tiene mayor viscosidad que el agua caliente.
Se calculan con la fórmula de Darcy-Weisbach o las tablas de Hazen-Williams, ampliamente usadas en proyectos hidráulicos en México.
2. Pérdidas secundarias o locales (accesorios y singularidades)
Se producen en cada accesorio que cambia la dirección, velocidad o sección del flujo. Los principales generadores de pérdidas locales son:
- Codos a 90°: uno de los mayores generadores de pérdida local.
- Válvulas de compuerta, globo o check: cada una tiene un coeficiente de resistencia (K) diferente.
- Reducciones y ampliaciones de diámetro: generan turbulencia y pérdida de energía.
- Entradas y salidas de tubería: la entrada brusca a un tubo puede representar hasta 0.5 velocidades dinámicas de pérdida.
- Filtros y strainers: especialmente cuando están parcialmente obstruidos.
¿Cómo se calculan las pérdidas por fricción para seleccionar una bomba?
El proceso de cálculo sigue estos pasos:
- Definir el caudal requerido (Q) en litros por minuto (LPM) o m³/h.
- Determinar el diámetro de tubería adecuado para mantener velocidades de flujo óptimas.
- Calcular la longitud total de tubería incluyendo tramos horizontales y verticales.
- Sumar las longitudes equivalentes de todos los accesorios (codos, válvulas, etc.) usando tablas de equivalencia.
- Aplicar la fórmula de pérdida de carga para obtener el valor en metros columna de agua (MCA).
- Sumar la altura estática (Hest) al resultado para obtener la Altura Manómetrica Total (TDH).
- Seleccionar la bomba cuya curva característica cubra el punto de operación Q + TDH calculado.
Ejemplo práctico: cálculo simplificado de pérdidas por fricción
Supongamos una instalación doméstica con las siguientes características:
- Caudal requerido: 30 LPM
- Tubería PVC de 1" (25 mm), longitud total: 40 metros
- Accesorios: 6 codos a 90° + 2 válvulas de compuerta
- Altura estática: 8 metros
Con tablas de Hazen-Williams para PVC (C=150), la pérdida en tubería recta sería aproximadamente 4.2 MCA. Las longitudes equivalentes de accesorios agregan otros 2.8 MCA. La TDH total sería: 8 + 4.2 + 2.8 = 15 MCA. Se seleccionaría una bomba con curva que cubra 30 LPM a 15 MCA con margen de seguridad del 10-15%.
Preguntas frecuentes sobre pérdidas por fricción en bombas de agua
¿Qué es la Altura Manómetrica Total (TDH) y cómo se relaciona con las pérdidas por fricción?
La Altura Manómetrica Total (TDH, por sus siglas en inglés Total Dynamic Head) es la suma de la altura estática más todas las pérdidas por fricción del sistema. Es el parámetro clave para seleccionar una bomba: el equipo debe ser capaz de vencer ese valor total para entregar el caudal requerido en el punto de consumo.
¿Cómo reducir las pérdidas por fricción en una instalación hidráulica?
Para minimizar las pérdidas por fricción: usa tubería de mayor diámetro, reduce la longitud de los tramos, sustituye codos a 90° por codos a 45° o curvas de radio largo, usa válvulas de compuerta en lugar de globo, y mantén los filtros limpios. Cada mejora reduce la TDH y permite usar una bomba de menor potencia con menor consumo eléctrico.
¿Qué pasa si instalo una bomba sin calcular las pérdidas por fricción?
Si la bomba se selecciona sin contemplar las pérdidas por fricción, puede quedar subdimensionada (no entrega el caudal necesario) o sobredimensionada (trabaja fuera de su curva óptima, genera ruido, vibración y desgaste prematuro). En ambos casos, el resultado es un sistema ineficiente y costoso a largo plazo.
¿Las pérdidas por fricción afectan igual a todos los tipos de bomba?
Sí. Las pérdidas por fricción son una propiedad del sistema hidráulico, no de la bomba. Afectan por igual a bombas centrifugas, sumergibles, presurizadoras e hidroneumaticas. Por eso el cálculo de TDH es el primer paso antes de seleccionar cualquier tipo de equipo de bombeo.
¿Qué material de tubería genera menos pérdidas por fricción?
El PVC sanitario y el CPVC son los materiales con menor coeficiente de rugosidad, lo que genera menos fricción. El cobre tiene fricción intermedia. El hierro galvanizado y el acero negro tienen mayor rugosidad y generan más pérdidas, especialmente cuando presentan corrosión o incrustaciones internas.
Conclusión
Las pérdidas por fricción son un factor crítico que no puede ignorarse al diseñar o seleccionar un sistema de bombeo. Calcularlas correctamente garantiza que la bomba opere en su punto óptimo, prolongando su vida útil y reduciendo el consumo energético. En MasterCreed contamos con especialistas que te ayudan a dimensionar correctamente tu sistema hidráulico, desde el cálculo de TDH hasta la selección del equipo ideal para tu aplicación. ¡ Contactanos ! E-mail: sistemashidraulicosmc@gmail.com
