Válvula de esfera, de globo o de compuerta en bombeo: ¿cuál usar y por qué?

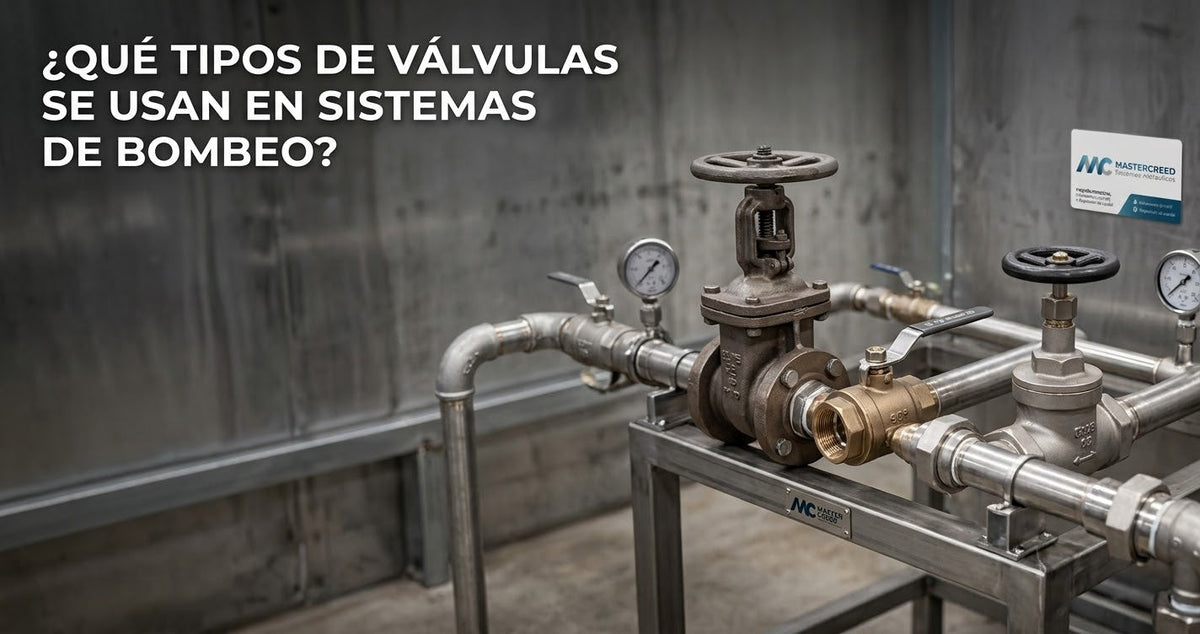

¿Qué tipos de válvulas se usan en sistemas de bombeo?

En cualquier instalación de bombeo existen tres tipos de válvulas de aislamiento y control que se mencionan con frecuencia:

• Válvula de compuerta (gate valve): Abre y cierra el paso mediante una compuerta metálica que sube o baja con el giro del volante. Requiere varias vueltas para operar. Diseñada exclusivamente para posición totalmente abierta o totalmente cerrada.
• Válvula de esfera (ball valve): Opera con un giro de 90° mediante una esfera perforada. Cierre rápido, hermético y con mínima pérdida de carga cuando es de paso completo.
• Válvula de globo (globe valve): Regula el flujo mediante un disco o tapón que sube y baja sobre un asiento. Permite control fino del caudal, pero genera mayor pérdida de carga que las otras dos.

La pregunta clave es: ¿afecta sustituir una válvula de compuerta por una de esfera o de globo? La respuesta depende de la función que cumple la válvula en el sistema.

Comparativa técnica: esfera vs globo vs compuerta

¿Afecta usar válvula de esfera en lugar de compuerta?

En la gran mayoría de los casos, no afecta negativamente. Una válvula de esfera de paso completo (full bore) tiene el mismo diámetro interior que la tubería, por lo que cuando está completamente abierta genera una pérdida de carga prácticamente idéntica a la de una compuerta.

Ventajas de la esfera sobre la compuerta:

• Cierre hermético superior: no gotea con el tiempo.
• Operación en segundos: ideal para mantenimientos frecuentes o emergencias.
• Mayor durabilidad: mecanismo sellado con menos desgaste.
• Disponible en PVC, bronce y acero inoxidable para cualquier aplicación.

Precaución principal: el cierre rápido (90°) puede generar golpe de ariete en sistemas con tuberías largas o alta velocidad de flujo. Se mitiga cerrando lentamente o instalando un amortiguador de golpe de ariete.

Conclusión: la válvula de esfera de paso completo es la mejor sustituta de la compuerta en posiciones de aislamiento (succión y descarga de la bomba).

¿Afecta usar válvula de globo en lugar de compuerta?

Sí, y de forma significativa. La válvula de globo genera una pérdida de carga considerablemente mayor que la compuerta o la esfera, incluso cuando está completamente abierta. Esto se debe a su diseño interno: el flujo debe cambiar de dirección dos veces al atravesar el cuerpo de la válvula, lo que crea turbulencia y resistencia hidráulica.

Impacto en el sistema de bombeo:

• Reducción del caudal entregado por la bomba.
• Mayor consumo energético para compensar la pérdida de carga.
• En la línea de succión, puede provocar cavitación si la pérdida de carga reduce la presión por debajo de la presión de vapor del agua.
• La bomba trabaja en un punto de operación diferente al diseñado, reduciendo su eficiencia y vida útil.

¿Cuándo sí se usa la válvula de globo? Únicamente cuando se necesita regular el caudal con precisión, por ejemplo en sistemas de recirculación, enfriamiento o procesos industriales donde el control fino del flujo es prioritario sobre la eficiencia energética.

Conclusión: no se recomienda sustituir una válvula de compuerta por una de globo en posiciones de aislamiento de bombas, especialmente en la succión.

¿Dónde instalar cada tipo de válvula en un sistema de bombeo?

1. Válvula de aislamiento en succión (antes de la bomba): Usa válvula de esfera de paso completo. Mínima pérdida de carga, cierre hermético, fácil mantenimiento. Nunca uses globo aquí.
2. Válvula de retención / check valve (descarga): No es de aislamiento; su función es evitar el reflujo. Se instala siempre en la descarga.
3. Válvula de aislamiento en descarga (después del check): Usa válvula de esfera de paso completo. Permite aislar la bomba del sistema de distribución.
4. Regulación de caudal (si se requiere): Usa válvula de globo o, mejor aún, un variador de frecuencia para regulación eficiente sin pérdidas mecánicas.

Pérdida de carga equivalente: datos técnicos

Para dimensionar el impacto real, la pérdida de carga de cada válvula se expresa en longitud equivalente de tubería (Le/D):

• Válvula de compuerta (abierta): Le/D ≈ 7 — pérdida mínima.
• Válvula de esfera paso completo (abierta): Le/D ≈ 3 — pérdida aún menor que la compuerta.
• Válvula de globo (abierta): Le/D ≈ 340 — pérdida hasta 50 veces mayor que la compuerta.

Esto confirma que la válvula de globo en posición de aislamiento puede representar una restricción hidráulica equivalente a decenas de metros de tubería adicional.

Errores comunes al elegir válvulas en sistemas de bombeo

• Instalar válvula de globo en la succión de la bomba (riesgo de cavitación).
• Usar válvula de esfera de paso reducido (reduced bore) que genera restricción al flujo.
• Dejar la válvula de esfera en posición intermedia para regular caudal (daña el sello).
• No instalar válvula de aislamiento en succión, lo que impide el mantenimiento sin vaciar el sistema.
• Confundir válvula de retención con válvula de aislamiento.

Preguntas frecuentes sobre válvulas en sistemas de bombeo

¿Puedo usar válvula de globo para regular el caudal de mi bomba?

Técnicamente sí, pero no es la solución más eficiente. La válvula de globo disipa energía en forma de calor y turbulencia. Para regulación eficiente, lo ideal es un variador de frecuencia (VFD) que ajusta la velocidad de la bomba según la demanda real, ahorrando hasta 50% de energía eléctrica.

¿La válvula de esfera soporta la presión de trabajo de mi bomba?

Sí. Las válvulas de esfera estándar para agua soportan entre 150 y 600 PSI según material y fabricante, rangos superiores a los de la mayoría de sistemas residenciales y comerciales (40–100 PSI).

¿Qué válvula usar en sistemas con agua caliente?

Para agua caliente, usa válvulas de bronce o acero inoxidable (esfera o globo). Las de PVC están limitadas a agua fría o tibia (hasta 60°C). Las de compuerta en hierro fundido pueden usarse en sistemas de alta temperatura industrial.

¿La válvula de globo puede reemplazar al presostato o al transductor de presión?

No. La válvula de globo controla el caudal mecánicamente, pero no mide ni regula la presión del sistema. El control de presión requiere un presostato o transductor de presión conectado al sistema de automatización de la bomba.

¿Cuál válvula es mejor para la succión de la bomba?

La válvula de esfera de paso completo es la mejor opción en succión: mínima pérdida de carga, cierre hermético y operación rápida. Nunca instales una válvula de globo en la succión.

Resumen de recomendaciones

• ✅ Válvula de esfera (paso completo): úsala en succión y descarga para aislamiento. Es la mejor sustituta de la compuerta.
• ⚠️ Válvula de globo: úsala solo para regulación de caudal, nunca en succión. Genera alta pérdida de carga.
• ✅ Válvula de compuerta: válida en diámetros grandes o instalaciones donde el cierre lento es una ventaja. Está siendo desplazada por la esfera en la mayoría de aplicaciones modernas.

Conclusión

Sustituir una válvula de compuerta por una de esfera en un sistema de bombeo no solo no afecta el rendimiento, sino que lo mejora en la mayoría de los casos. En cambio, sustituirla por una válvula de globo en posiciones de aislamiento sí afecta negativamente la eficiencia, el caudal y puede dañar la bomba por cavitación. La elección correcta de válvulas es tan importante como la selección de la bomba misma.
